MIT6.S081 2021 Copy-on-Write Fork for xv6

简要介绍

There is a saying in computer systems that any systems problem can be solved with a level of indirection.
任何系统问题都能通过一个中间层解决

  • 修改uvmcopy() 函数，将父进程物理页映射子进程，而不是分配新的物理页。清除父进程与子进程页表项的PTE_W项
  • 修改usertrap() 函数，识别页错误，当cow页发生页错误时，分配新的物理页，并将PTE_W位置位
  • 确保物理页只有在没有进程引用时才释放——使用引用计数
  • 以同样的方式修改copyout() 函数

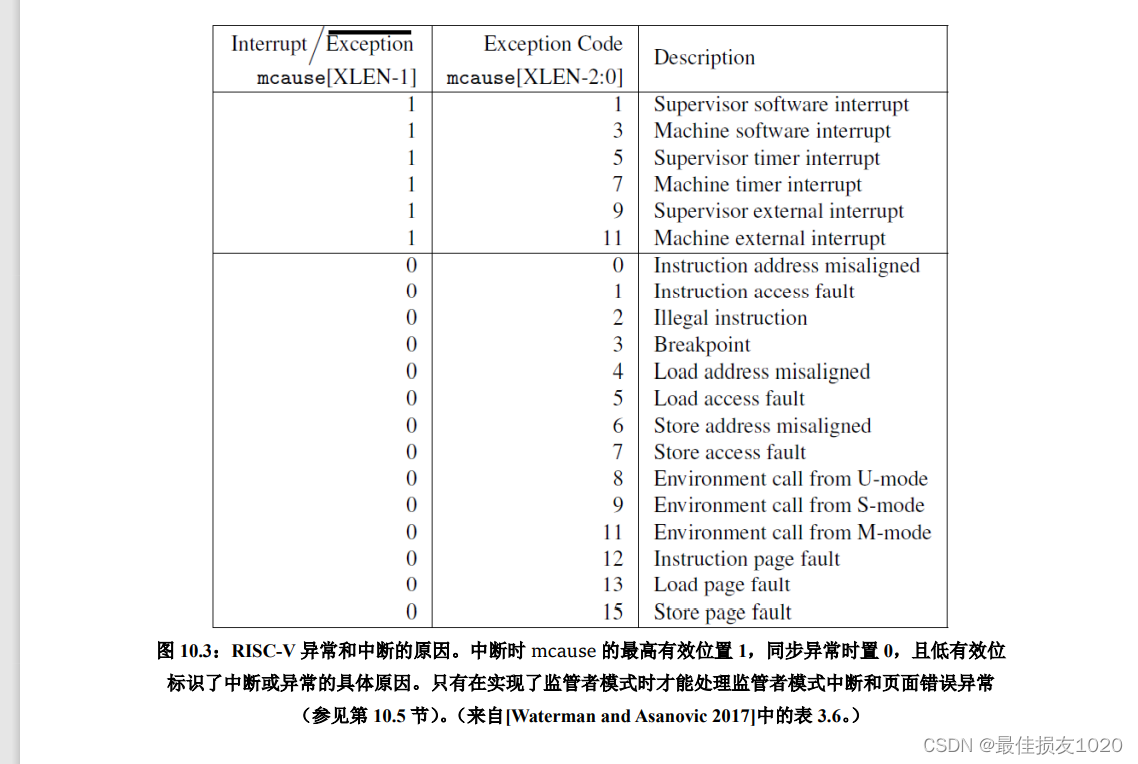

使用risc-v手册，全局搜索scause，找到寄存器状态定义

可以看出scause=15时为写入页错误

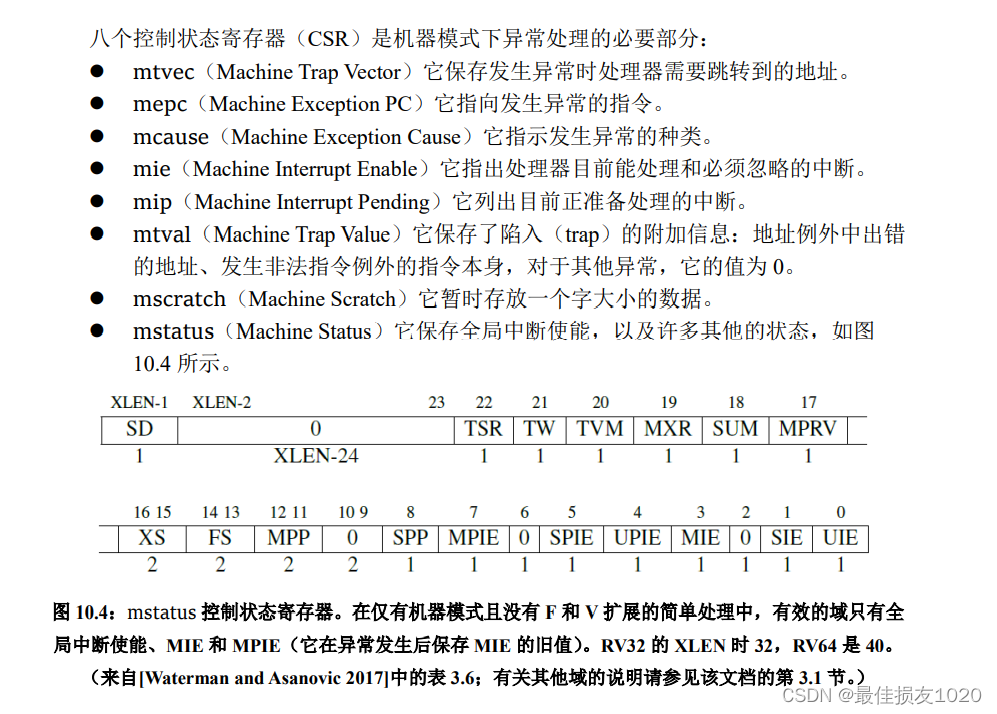

由上图可知，出错时的虚拟地址保存在stval寄存器中（前缀为risc-v的权限模式，m为机器模式，s为监管者模式，详见第十章 RV32/64 特权架构）

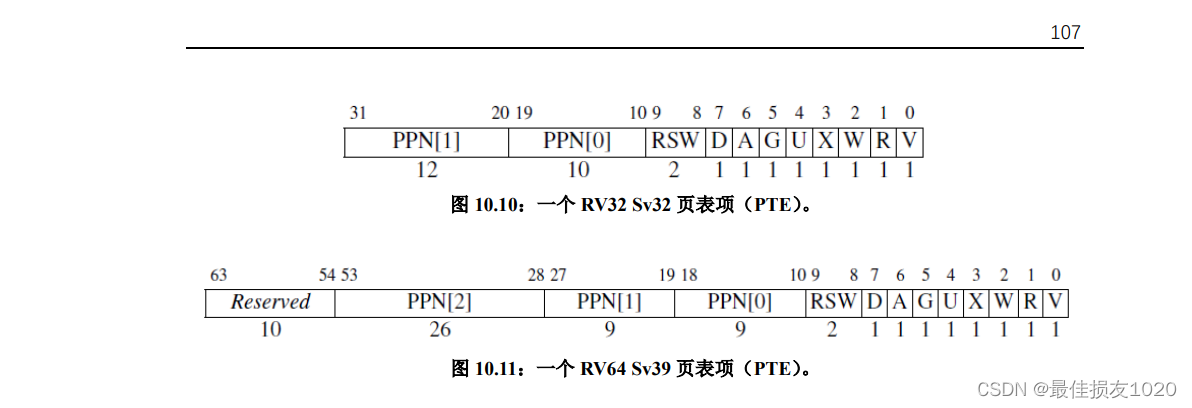

RSW位为8,9位，选择第8位当做cow标志位

  • 对于引用计数，开始以为需要申请页来放置引用计数，可又不知道要申请多少页，如果使用页的管理与访问太麻烦了，没想到可以直接用数组。

  • 当虚拟地址对应的物理页引用次数为1时，不需要申请新的物理页，修改权限即可

  • 为了不改变只读的页的权限，在uvmcopy函数中只对可写的页进行cow位的置换

debug

在实验的时候，我一直考虑锁的粒度和死锁的问题，最开始我使用的一个物理页一个锁，不知道为啥遇到了莫名其妙的内核读错误，后就改成了所有物理页引用计数使用一个锁，但还是遇到许多的问题，以下简要记录一下debug的记录。

当写完大体代码后，我发现了一个问题，中断函数与copyout函数都使用了相同的锁，如果撞在一起，发生死锁怎么办？

阅读acquire函数后成发现这里实现的实际上是spin_lock_irq而不是spin_lock，每当请求锁时都会关中断。不过后面想想这两个函数好像撞不到一起，即使不关中断也无所谓。

1
2
3
4
5
6
7
8
9
10
11
void
acquire(struct spinlock *lk)
{
  push_off(); // disable interrupts to avoid deadlock.
  if(holding(lk))
    panic("acquire");
  while(__sync_lock_test_and_set(&lk->locked, 1) != 0)
    ;
  __sync_synchronize();
  lk->cpu = mycpu();
}

linux内核 spin_lock和spin_lock_irq的区别及注意点

由于遇到一些难以理解的问题。我打算使用gdb进行调试，参照博客MIT 6S081 qemu-gdb debug调试新手指南!!!!，但好像ecall断点有点麻烦，我也没调试出啥东西。最后还是回归到老本行printf语句。

对于这个实验，我写的最哈人的bug就是以下这两行语句

1
2
uvmunmap(pagetable, va, 1, 1);  // 取消映射
flags = (*pte | PTE_W) & ~PTE_COW; // 修改标志位信息

这有两个错误，第一个错误是在 uvmunmap函数后使用*pte，因为uvmunmap函数中将*pte设成了0。
第二个错误是我为了省事，没使用PTE_FLAGS宏获取标志位信息，这个才引发了连锁反应。我明明申请了新的物理页，并且和虚拟地址对应起来。但walkaddr的结果有时候还是旧物理页的地址。我写了一堆printf函数也没发现是啥问题，最后才发现是flag的问题。在mappages函数中

1
*pte = PA2PTE(pa) | perm | PTE_V;

直接与flag进行或操作，导致映射的物理地址也发生了变化。我觉得这种实现也不太合理。。。

修改完之后cowtest测试就全过了，但usertests就G了。

usertests测试
才知道可以make qemu后再运行usertests，以前都直接make grade看结果，主要是之前也没怎么debug。
对每个出错的测试使用经典的printf语句，分析出错的原因。

第一个问题就是使用无符号整数作为返回值，导致返回值一直大于0，主要是我想将返回值既表示操作成功与否的标志，又当做虚拟地址对应的物理地址。

1
2
3
4
uint64 address_translation_wiht_cow_page(uint64 va, pagetable_t pagetable) // 存在cow页时的虚拟地址转换

typedef unsigned long uint64;
返回-1时为最大正数

另外一个问题是实现时复制uvmcopy函数代码，使用了panic函数，一直没出结果，实际上只需要返回-1即可

1
2
3
4
5
6
7
8
9
10
11
12
void
panic(char *s)
{
  pr.locking = 0;
  printf("panic: ");
  printf(s);
  printf("\n");
  panicked = 1; // freeze uart output from other CPUs
  for(;;)
    ;
}

代码参考

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
// defs.h
void acquire_rc_lock();
void release_rc_lock();
void set_ref_cnt(uint64 pa, int cnt);
int get_ref_cnt(uint64 pa);
int inc_ref_cnt(uint64 pa);
int dec_ref_cnt(uint64 pa);
int address_translation_wiht_cow_page(uint64 va, pagetable_t pagetable);

// riscv.h
#define PTE_COW (1L << 8) // cow bit

// kalloc.c
#include "types.h"
#include "param.h"
#include "memlayout.h"
#include "spinlock.h"
#include "riscv.h"
#include "defs.h"

void freerange(void *pa_start, void *pa_end);

extern char end[]; // first address after kernel.
                   // defined by kernel.ld.

struct run
{
    struct run *next;
};

struct
{
    struct spinlock lock;
    struct run *freelist;
} kmem;

#define RC_SIZE PHYSTOP / PGSIZE + 1
struct
{
    struct spinlock lock; // 物理页引用计数相关锁
    int cnt[RC_SIZE];     // 记录物理页的引用计数
} rc;

void kinit()
{
    initlock(&kmem.lock, "kmem");
    initlock(&rc.lock, "rc"); // 初始化引用计数锁
    freerange(end, (void *)PHYSTOP);
}

void freerange(void *pa_start, void *pa_end)
{
    char *p;
    p = (char *)PGROUNDUP((uint64)pa_start);
    for (; p + PGSIZE <= (char *)pa_end; p += PGSIZE)
    {
        set_ref_cnt((uint64)p, 1); // 设置物理页的引用计数为1，配合之后的kree函数
        kfree(p);
    }
}


void kfree(void *pa)
{
    struct run *r;

    if (((uint64)pa % PGSIZE) != 0 || (char *)pa < end || (uint64)pa >= PHYSTOP)
        panic("kfree");
    int cnt = dec_ref_cnt((uint64)pa); // 减小物理页引用计数
    if (cnt > 0)                       // 仍有进程引用该页，直接返回
    {
        return;
    }
    // Fill with junk to catch dangling refs.
    memset(pa, 1, PGSIZE);

    r = (struct run *)pa;

    acquire(&kmem.lock);
    r->next = kmem.freelist;
    kmem.freelist = r;
    release(&kmem.lock);
}

void *kalloc(void)
{
    struct run *r;

    acquire(&kmem.lock);
    r = kmem.freelist;
    if (r)
        kmem.freelist = r->next;
    release(&kmem.lock);

    if (r)
        memset((char *)r, 5, PGSIZE); // fill with junk

    if (r)
        set_ref_cnt((uint64)r, 1); // 将引用计数设置为1
    return (void *)r;
}

void acquire_rc_lock() // 请求物理页引用计数锁
{
    acquire(&rc.lock);
}

void release_rc_lock() // 释放物理页引用计数锁
{
    release(&rc.lock);
}

void set_ref_cnt(uint64 pa, int cnt) // 设置物理页引用计数
{
    uint64 pfn = pa / PGSIZE;
    rc.cnt[pfn] = cnt;
}

int get_ref_cnt(uint64 pa) // 获取物理页引用计数
{
    uint64 pfn = pa / PGSIZE;
    return rc.cnt[pfn];
}

int inc_ref_cnt(uint64 pa) // 增加物理页引用计数
{
    uint64 pfn = pa / PGSIZE;
    rc.cnt[pfn]++;
    return rc.cnt[pfn];
}

int dec_ref_cnt(uint64 pa) // 减小物理页引用计数
{
    uint64 pfn = pa / PGSIZE;
    rc.cnt[pfn]--;
    return rc.cnt[pfn];
}

// vm.c
int uvmcopy(pagetable_t old, pagetable_t new, uint64 sz)
{
    pte_t *pte;
    uint64 pa, i;
    uint flags;

    acquire_rc_lock(); // 请求引用计数锁
    for (i = 0; i < sz; i += PGSIZE)
    {
        if ((pte = walk(old, i, 0)) == 0)
            panic("uvmcopy: pte should exist");
        if ((*pte & PTE_V) == 0)
            panic("uvmcopy: page not present");
        pa = PTE2PA(*pte);
        if (*pte & PTE_W) // 若该页可写，将cow位置位并将w位清零
        {
            *pte |= PTE_COW;
            *pte &= ~PTE_W;
        }
        flags = PTE_FLAGS(*pte);
        if (mappages(new, i, PGSIZE, pa, flags) != 0) // 子进程映射到相同的物理页上
        {
            goto err;
        }
        inc_ref_cnt(pa); // 增加物理页引用计数
    }
    release_rc_lock(); // 释放引用计数锁
    return 0;

err:
    uvmunmap(new, 0, i / PGSIZE, 1); // 取消映射并调用kree函数
    release_rc_lock();               // 释放引用计数锁
    return -1;
}
int copyout(pagetable_t pagetable, uint64 dstva, char *src, uint64 len)
{
    uint64 n, va0, pa0;
    int res;
    while (len > 0)
    {
        va0 = PGROUNDDOWN(dstva);
        res = address_translation_wiht_cow_page(va0, pagetable); // cow页处理
        if (res < 0)
            return -1;
        pa0 = walkaddr(pagetable, va0);
        if (pa0 == 0)
        {
            return -1;
        }
        n = PGSIZE - (dstva - va0);
        if (n > len)
            n = len;
        memmove((void *)(pa0 + (dstva - va0)), src, n);

        len -= n;
        src += n;
        dstva = va0 + PGSIZE;
    }
    return 0;
}
int address_translation_wiht_cow_page(uint64 va, pagetable_t pagetable) // 存在cow页时的虚拟地址转换
{
    pte_t *pte;
    uint64 pa;
    uint flags;
    void *mem;

    if (va >= MAXVA) // 非法访问高位地址
    {
        return -1;
    }
    va = PGROUNDDOWN(va); // 将页偏移地址设为0
    if ((pte = walk(pagetable, va, 0)) == 0)
    {
        // panic("uvmcopy: pte should exist");
        printf("address_translation_wiht_cow_page: pte should exist\n");
        return -1;
    }

    if ((*pte & PTE_V) == 0)
    {
        //   panic("uvmcopy: page not present");
        printf("address_translation_wiht_cow_page: page not present\n");
        return -1;
    }

    if (*pte & PTE_W) // 不是cow页
    {
        return 0;
    }

    if (!(*pte & PTE_COW))
    {
        printf("cow bit isn't set\n");
        return -1;
    }
    pa = PTE2PA(*pte);
    if (pa > PHYSTOP)
    {
        printf("phy addr error\n");
        return -1;
    }

    acquire_rc_lock();             // 请求引用计数锁
    int ref_cnt = get_ref_cnt(pa); // 获取当前物理页引用计数
    if (ref_cnt == 1)              // 只有一个进程引用，直接修改权限
    {
        *pte |= PTE_W;
        *pte &= ~PTE_COW;
    }
    else
    {
        mem = kalloc(); // 申请新的物理页
        if (mem == 0)
        {
            printf("alloc memory failed\n");
            release_rc_lock();
            return -1;
        }
        memmove(mem, (void *)pa, PGSIZE); // 复制旧物理页内容
        // flags = (*pte | PTE_W) & ~PTE_COW;
        flags = (PTE_FLAGS(*pte) | PTE_W) & ~PTE_COW;                 // 获取旧物理页标志位信息并置换cow与w位
        uvmunmap(pagetable, va, 1, 1);                                // 取消对旧物理页的映射并调用kree函数
        if (mappages(pagetable, va, PGSIZE, (uint64)mem, flags) != 0) // 将虚拟地址映射到新物理页
        {
            release_rc_lock();
            return -1;
        }
    }
    release_rc_lock();
    return 0;
}

// trap.c
   else if (r_scause() == 15)
    {
        uint64 va = r_stval();                                         // 出错的虚拟地址
        int res = address_translation_wiht_cow_page(va, p->pagetable); // 进行地址转换
        if (res < 0)
        {
            p->killed = 1;
        }
    }

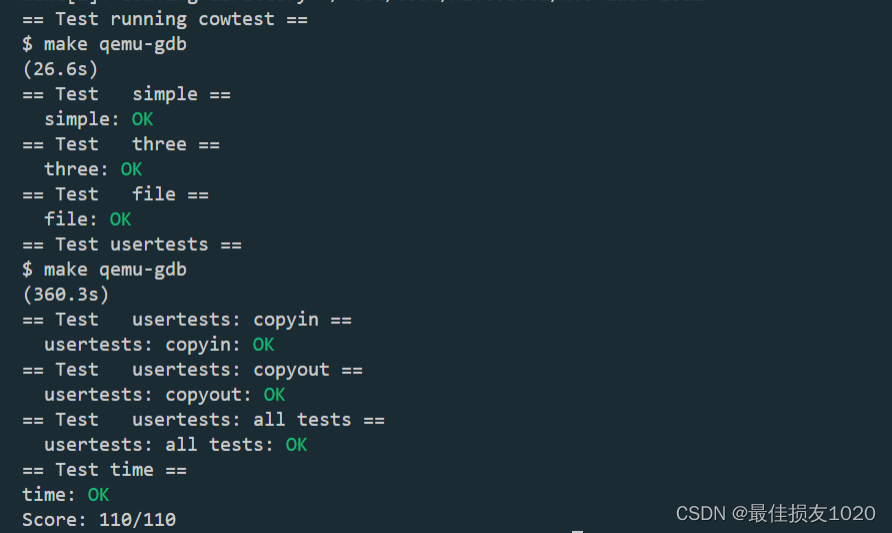

测试通过截图
修改grade-lab-cow的usertests timeout为1000

待补充：细粒度加锁代码

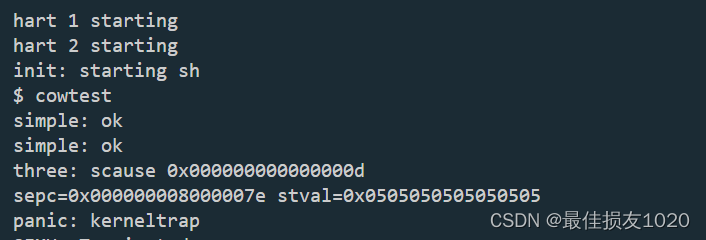

一直遇到以下错误

参考博客：
MIT 6.s081 xv6-lab6-cow
